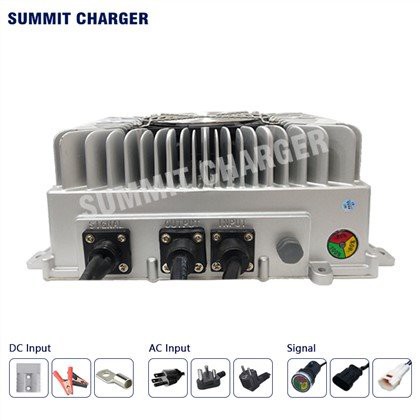

Огляд бортового зарядного пристрою 144 В

Призначений для заряджання акумулятора електромобіля з вимогою ефективності та безпеки. Електрична вхідна напруга для зарядного пристрою 144 В коливається від 90~264 В змінного струму, що робить його ідеальним вибором для використання в усьому світі. Його висока ефективність робить зарядку більш економною. Зарядний пристрій 144 В забезпечує інтелектуальний режим заряджання, який регулює напругу в CC/CV/автоматично відключається.

Він також має захист від короткого замикання, перенапруги, перевантаження по струму та перегріву від недозаряду. Інтерфейс CAN-шини передає повідомлення про процес заряджання, блокування з’єднання та будь-яке повідомлення про роз’єднання або помилку до VCU (блок керування транспортним засобом) через BMS (систему керування акумулятором).

SMHC3 3.3KW

Технічні параметри бортового зарядного пристрою 144v

Широкий діапазон вхідної напруги змінного струму	AC90V~264V
Діапазон вхідних частот змінного струму	40~70 Гц
З функцією APFC, коефіцієнтом потужності	Більше або дорівнює 0,98
Технологія м'якого перемикання, ефективність	Більше або дорівнює 93.0 відсоткам
Рівень захисту	IP67
Робоча температура	- 40 градусів ~ плюс 60 градусів
Температура зберігання:	- 55 градусів ~ плюс 100 градусів
Функція зв'язку CAN	(необов'язково)
12V5A допоміжне джерело живлення	(необов'язково)
Світлодіодний індикатор процесу зарядки	Так
Шум	Менше або дорівнює 45 дБ
Загальний розмір	282 × 168 × 90 (мм)
Вага нетто	3,8 кг

Технічні характеристики бортового зарядного пристрою 144 В

Технічні характеристики	Діапазон вхідної напруги	Номінальна вихідна напруга	Максимальна вихідна напруга	Максимальний вихідний струм
SMHC3-4842A	AC90-264V	48V	66V	42A
SMHC3-6040A	AC90-264V	60V	82.5V	40A
SMHC3-7240A	AC90-264V	72V	99V	40A
SMHC3-8440A	AC90-264V	84V	116V	40A
SMHC3-9632A	AC90-264V	96V	132V	32A
SMHC3-12025A	AC90-264V	120V	165V	25A
SMHC3-14423A	AC90-264V	144V	198V	23A
SMHC3-31210A	AC90-264V	312V	312V	10A

Функція захисту вбудованого зарядного пристрою 144 В

01: Захист від перегріву

Коли внутрішня температура зарядного пристрою перевищує 80 градусів, зарядний струм автоматично зменшується. Коли вона перевищує 85 градусів, зарядний пристрій вимикається для захисту. Коли температура знижується, зарядний пристрій автоматично відновлює зарядку.

02: Захист від короткого замикання

У разі короткого замикання на виході зарядний пристрій автоматично вимкне вихід. Після усунення несправностей батарею можна повторно підключити, щоб продовжити зарядку.

03: Захист від зворотного підключення батареї

Коли батарею підключено зворотним шляхом, внутрішня схема зарядного пристрою автоматично від’єднається від батареї без заряджання та без пошкодження зарядного пристрою.

04: Захист від низької та перенапруги на вході

Якщо вхідна напруга нижча за 90 В або вища за 264 В, зарядний пристрій захисно вимкнеться та автоматично відновить роботу, коли напруга знову буде нормальною.

05: Повністю автоматичне вимкнення

Автоматичне вимикання після повної зарядки.
